概述

    KYN28-12型鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）它適用于三相交流50HZ電力系統，用于接受和分配電能并對電路實行控制，保護及監測。

    本產品符合標準

    GB3906（3-35KV交流金屬封閉開關設備）。GB/T11022（高壓開關設備和控制設備標準的共用技術要求），IEC60298（額定電壓1KV以上50KV以下交流金屬地封閉開關設備和控制設備），DL/T404（戶內交流高壓開關柜訂貨技術條件）。

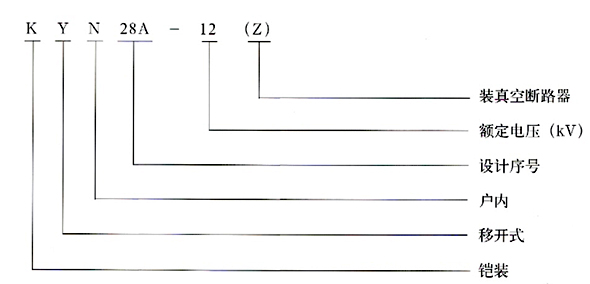

    型號含義

    正常使用條件

    。周圍空氣溫度：最高溫度+40℃，最低溫度-15℃。

    。濕度條件：日平均相對濕度：≤95%，日平均水蒸氣壓力不超過2.2kPa；

    。月平均相對濕度：≤90%，月平均水蒸氣壓力不超過1.8kPa；

    。海拔高度：3000m及以下。

    。地震強度：不超過8度。

    。周圍空氣不受腐蝕性或可燃氣體、水蒸氣等明顯污染。

    。無經常性的劇烈振動場所。

    。在超過GB3906規定的正常的環境條件下使用時，由用戶和制造商協商。

    主要技術參數

    結構特點

    。開關設備結構見圖1。

    。完全金屬鎧裝，組裝式結構，組合方案廣。

    。柜體選用進品的敷鋁鋅薄鋼板，經CNC機床加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用性強。

    。可配裝國產的ZN63A-12系列或進口VD4系列真空斷路器，適用性廣、可靠性高、實現長年免維護。

    。手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。

    。各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車絕對不能進入。

    。由專用運載車運送手車，操作輕便、靈活。

    。電纜室可安裝多達9根單芯電纜。

    。高可靠的聯鎖裝置，完全滿足“五防”要求。

    。各高壓室均有泄壓通道，確保人身安全。

    。面門裝有觀察窗，可觀察室內元件工作狀態。

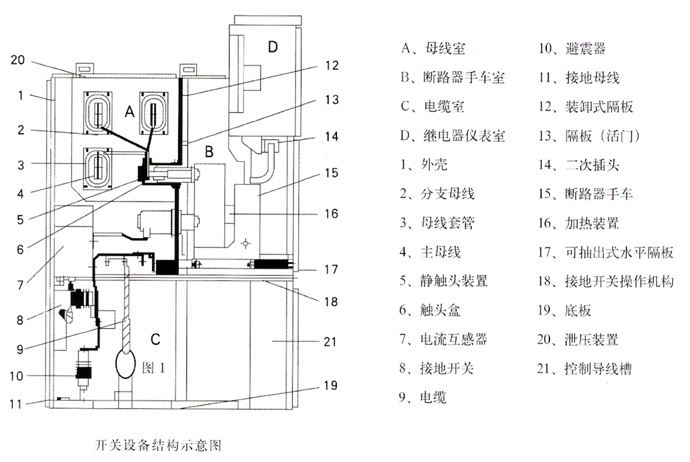

    開關設備結構示意圖

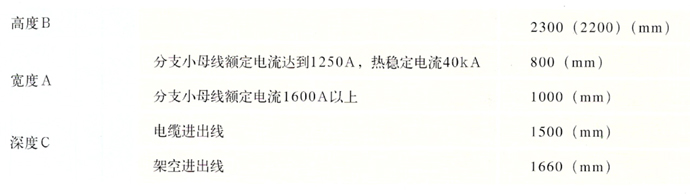

    外形尺寸
