集中式水泥屋頂，電池組件選用260Wp多晶硅電池組件，共鋪設1154塊組件，共60個光伏串列，裝機容量為300KWp，通過原有400V低壓配電母線并網。

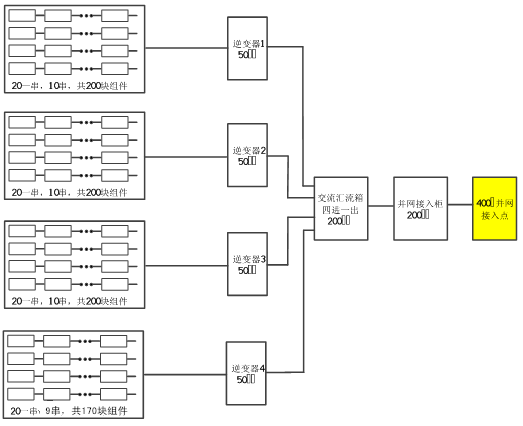

總體方案如下圖所示：

光伏組件采用260Wp多晶硅電池組件，采用固定傾角安裝方式，每20塊一串，共60串1154塊光伏組件組成光伏陣列。
逆變器選用50kW組串式逆變器，共6臺，每臺50kW逆變器具備4路MPPT功能功能，每路MPPT最大輸入組串?dāng)?shù)為3路，逆變器就近安裝于水泥屋頂。
交流匯流箱配置在水泥屋頂，滿足四進一出接入需求，出線通過交流電纜連接至在原有低壓配電室。
低壓并網接入柜安裝于原有400V低壓配電室，并將光伏發電量的計量電度表以及并網負荷開關等設備安裝于此400V低壓并網接入柜內。
