1、起動柜中的，轉子串水阻。



即電機屬于繞線式電機，即轉子回路未短接。此時通過改變起動過程，中轉子回路的電阻值來，逐步實現軟起動。



2、起動柜中的，定子串水阻。



即電機屬于鼠籠型電機，即轉子回路在電機內部已短接。此時通過改變起動過程中，定子回路的電阻值來逐步實現軟啟動。





1、起動柜中的溫度改變阻值大小。



即在啟動過程中，由于液體內部的電解液隨著，液體溫度的升高，電解液分子活動加劇，使電阻值逐步減小，逐步改變機端電壓，使之達到軟起動的目的。



2、起動柜中的柜內，增加極板升降電機



通過柜內增加極板升降電機，勻速的改變輸入輸出極板之間的距離，改變電阻值的大小，逐步改變機端電壓，使之達到軟起動的目的。



注：其中若是溫度改變阻值大小，主要屬于定子串水阻系列，（即鼠籠式電機）。



若通過極板升降電機改變，阻值大小，則定子和轉子串水阻都可。目前常用的方式還是通過，極板升降的方式，方便控制啟動過程。



其柜內部主要包括。



1、起動柜中的旁路柜。



主要是起動完畢后，將水阻柜短接。



按一次原理的不同，和短接接觸器的數量，有的在短接后將水阻完全拖開的，有的在短接后，水阻仍然帶電。



根據客戶需要，選擇真空斷路器或者真空接觸器。真空斷路器需要分、合閘操作，而真空接觸器又分，為電保持和機械保持式，電保持不需另增加分閘操作，掉電即分閘，而機械保持式需要分閘操作。

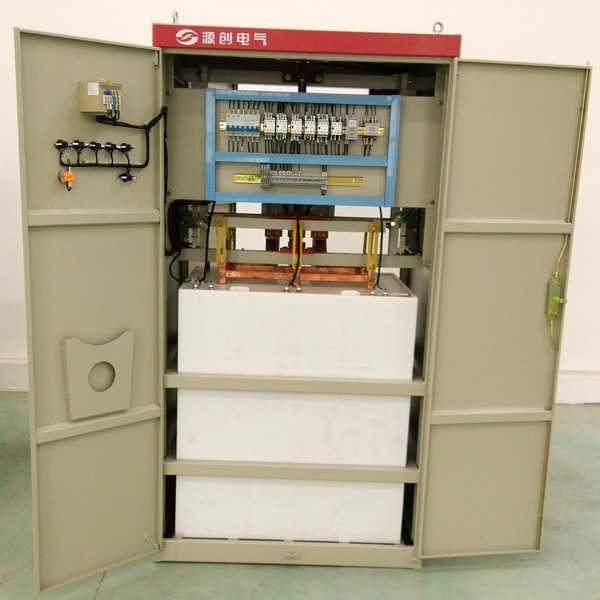

2、起動柜中的水阻柜主體。



主要包括3個獨立的水箱，每個水箱底部有一固定的銅極板，水箱上部有一固定的銅極板，分別引出進出一次線。（針對鼠籠式電機講的：定子串水阻。）



主要根據電機大小，計算需要的散熱液體體積，則柜體體積有大有小。例如電機在10MW，則水阻柜主體可能達到10m*2m*4m。

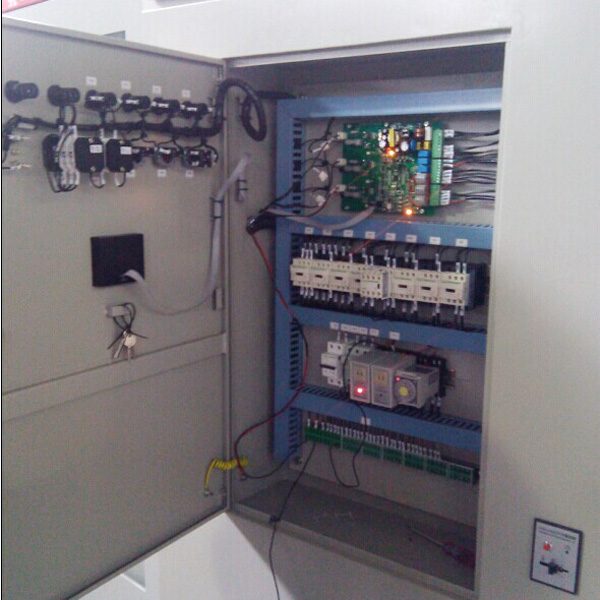

其柜內部主要包括：水箱（三相分開）、一套極板、極板升降電機和相應的軸承，及短接接觸器，（短接的接觸器也，應客戶需要）、PLC等。





1、起動柜中的工頻模式下。



待廠家調試完后，每個極板都浸泡在水中，水中加入了根據計算的電解粉。起動時，通電后，則水阻內，溫度逐漸升高，電解液分子活動加劇，極板之間的電阻值逐步減小，電機端的電壓逐步由低到高，根據調整的時間，起動完畢后，短接真空接觸器（溫度改變阻值這種，主要用于鼠籠式電機），起動完成，水阻被甩開。此種原理的水阻，電機進行連續重啟時，由于每次重啟時，由于水溫不一致，因此其啟動特性會有差異。在啟動時間間隔較長的情況下，其啟動特性基本可保持一致。
