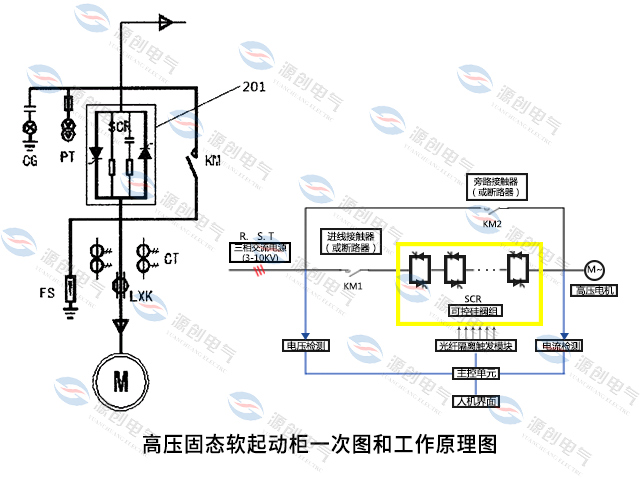

高壓軟啟動柜指3KV、6KV、10KV晶閘管可控硅軟啟動柜，高壓軟啟動柜原理圖是指主回路采用晶閘管，通過改變晶閘管的導(dǎo)通角來提升電壓，完成整個啟動過程，同時還具備軟停車功能，特別適用于輸送帶機突然停滯，水泵的水錘作用。高壓軟啟動柜一次原理圖（如下圖左所示）：是按一定的規(guī)律（如恒流或電壓斜坡）控制晶閘管的導(dǎo)通角，并連續(xù)改變電機定子繞組的輸入電壓直至全壓，起動完畢后，旁路接觸器吸合。
