一、什么是開關柜。



　　開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。一個或多個低壓開關設備，和與之相關的控制、測量、信號，保 護、調節等設備，由制造廠家負責完成所有內部，的電氣和機械的連接，用結構部件完整地組裝，在一起的一種組合體。



　　開關柜（switchgear），的主要作用是 在電力系統，進行發電、輸電、配電和，電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器，隔離開關、負荷開關，操作機構、互感器以及，各種保護裝置等組成。電柜除濕器，排水型電柜除濕器。





　　二、開關柜的結構，及組成分類。



　　為保護人身和設備安全，將開關柜獨立劃分成幾個，隔室的不同方式隔室分類。



　　母線室，包括水平母線室與垂直母線。室功能單元室(開關隔室)。



　　電纜出線室，包括電纜室二次設備室。



　　2.1開關柜的主要組成。





　　柜體：開關柜的外殼，骨架及內部的安裝、支撐件母線，一種可與幾條電路分別連接的低阻抗導體。



　　功能單元，完成同一功能的所有電氣。設備和機械部件。（包括進線單元和出線單元）



　　2.2進線。 (插接式母線槽或電纜）。方式



　　上進線；下進線，側進線；后進線



　　2.3出線方式，(插接式母線或電纜)



　　前出線，（頂部或底部），可以進行靠墻安裝



　　后出線，（頂部或底部），不可以進行靠墻安裝



　　2.4母線的分類。



　　主母線(水平母線），:連接一條或幾條配電母線和或，進線和出線單元的母線。



　　配電母線（垂直母線），框架單元內的一條母線，它連接在主母線上，并由它向出線單元供電。



　　2.5功能單元分類。





　　固定式 ：主電路的連接，只能在開關柜斷電的情況，下進行接線和斷開。



　　可移式（固定分隔式），主電路帶電的情況下亦可安全，的從主電路上斷開或接通，具有連接和移出位置。



　　抽出式：主電路帶電的情況下，亦可安全的從主電路上斷開或接通，具有連接、試驗、分離、移出位置。



　　2.6安裝方式。



　　安裝地點分類，室內安裝；室外安裝。



　　安裝方式分類，靠墻安裝；離墻安裝。



　　固定方式分類，螺栓固定；電焊固定。





　　【小常識】。

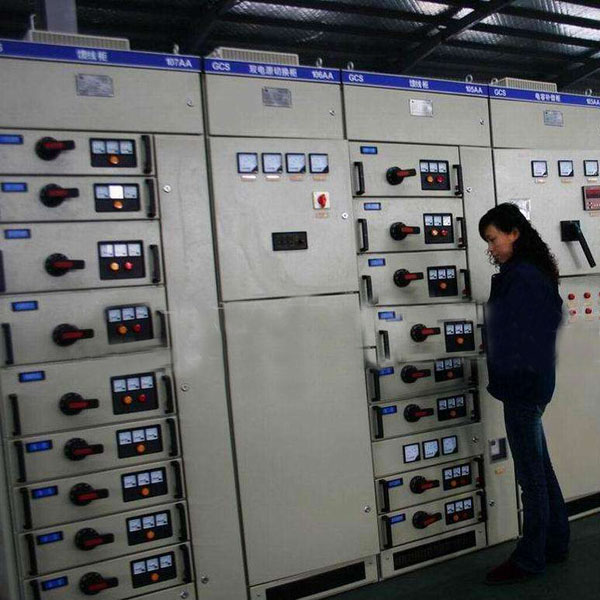

　　1.GCS產品外殼防護等級IP4X ，隔室間防護等級IP2X。



　　IP4X：能阻擋直徑大于1mm，金屬絲或厚度大于1.0mm窄條物體進入柜內；



　　IP2X：能阻擋手指或直徑大于，12.5mm物體進入其他隔室。

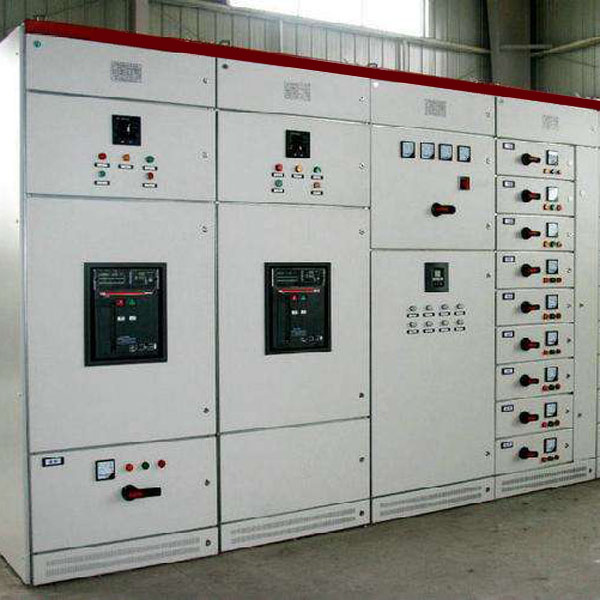

　　2.GGD產品外殼防，護等級IP3X 。



　　IP3X：能阻擋直徑或厚度，大于2.5mm工具、金屬絲進入柜內。

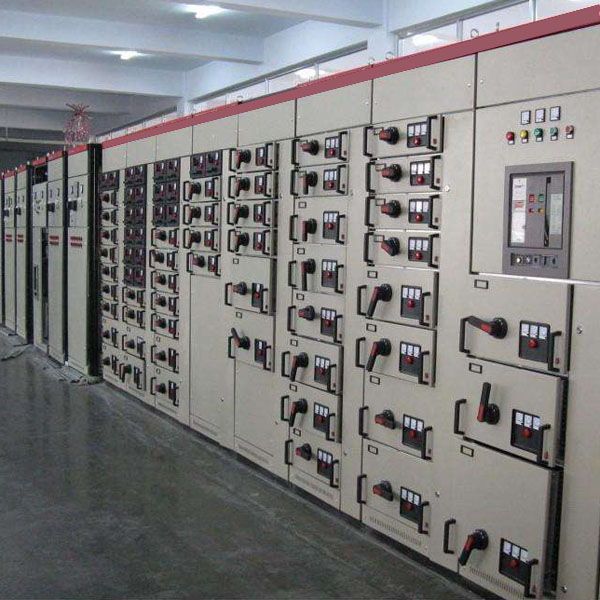

　　3.MNS低壓抽出式開關柜外殼，防護等級最高可達IP54 。



　　IP54：能阻擋灰塵和在濺水，條件下水進入柜內。
