無功補償裝置
靜止式進相器工作原理

發布時間:2023-09-21

瀏覽量:0

發布人:源創大白

電動機在運行時,靜止式進相器串接在電動機回路中,電動機運行時采集轉子電流和同步電壓信號,經微處理器CPU處理后給可控硅發出觸發信號。由可控硅組成的交—交變流器將工頻電源變為和轉子電流同頻率的電源,加在電機轉子回路中,改變轉子電流和轉子電壓的相位關系,通過磁場進而改變電動機定子電流和定子電壓的相位關系,減小功率因數角,提高電動機功率因數。

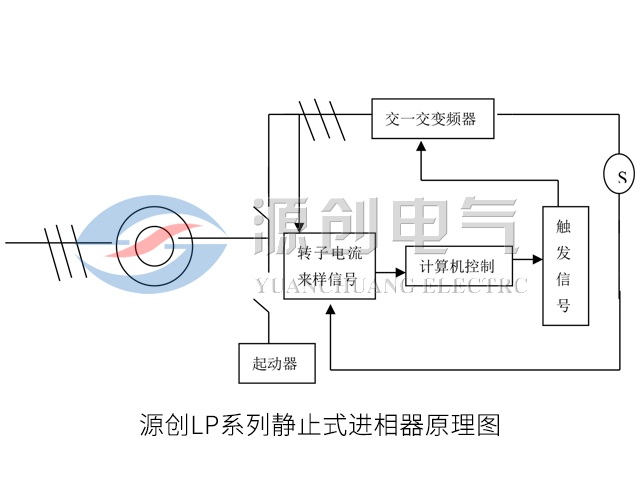

LP系列靜止式進相器原理圖


  從上圖可以看出,LP系列靜止式進相器是串接在電機轉子回路中的。當電機運行時采集轉子電流和同步電壓信號,經微處理器CPU處理后給可控硅發出觸發信號,由可控硅組成的交—交變頻器將工頻電源變為和轉子電流同頻率的電勢疊加在電機轉子回路中,改變轉子電流與轉子電壓的相位關系。

通過磁場進而改變電機定子電流與定子電壓的相位關系,減小功率因數角,最終使電機本身的功率因數得以提高,定子電流得以下降。這種方式,可使電機功率因數提高到0.98以上,無功功率降低60%以上;降低電機定子電流10%~20%,降低線損、銅損20%-30%;電機溫升顯著降低,效率及過載能力大大提高,電機使用壽命延長。


  它的工作過程如下:


  在電機起動前,先給進相器送上控制電源,通過轉換接觸器把電機轉子接到起動器上,

當電機起動完畢,給進相器一個信號此時微控制單元開始工作,此時按下進相按鈕,轉換機構把電機轉子接入到可控硅變頻器,通過附加電勢的疊加來改變電機的功率因數。為了保護可控硅,吸收通斷時的峰值電壓,可控硅的陽極A和陰極K之間并聯有阻容串聯保護元件。
