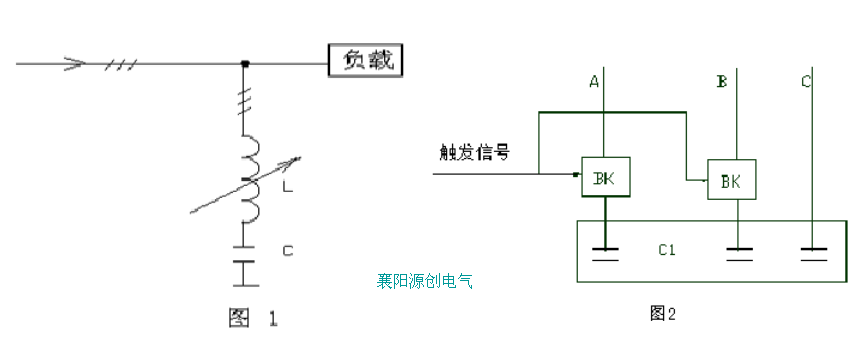

(1)LC串接法原理如圖1所示
    這種方式采用電感與電容的串聯接法，調節電抗以達到補償無功損耗的目的。從原理上分析，這種方式響應速度快，閉環使用時，可做到無差調節，使無功損耗降為零。從元件的選擇上來說，根據補償量選擇1組電容器即可，不需要再分成多路。既然有這么多的優點，應該是非常理想的補償裝臵了。但由于要求選用的電感量值大，要在很大的動態范圍內調節，所以體積也相對較大，價格也要高一些，再加一些技術的原因，這項技術到目前來說還沒有被廣泛采用或使用者很少。
    (2)采用電力半導體器件作為電容器組的投切開關，較常采用的接線方式如圖2。圖中BK為半導體器件，C1為電容器組。這種接線方式采用2組開關，另一相直接接電網省去一組開關，有很多優越性。


作為補償裝臵所采用的半導體器件一般都采用晶閘管，其優點是選材方便，電路成熟又很經濟。其不足之處是元件本身不能快速關斷，在意外情況下容易燒毀，所以保護措施要完善。當解決了保護問題，作為電容器組投切開關應該是較理想的器件。動態補償的補償效果還要看控制器是否有較高的性能及參數。很重要的一項就是要求控制器要有良好的動態響應時間，準確的投切功率，還要有較高的自識別能力，這樣才能達到最佳的補償效果。
當控制器采集到需要補償?shù)男盘?hào)發出一個指令（投入一組或多組電容器的指令），此時由觸發脈沖去觸發晶閘管導通，相應的電容器組也就并人線路運行。需要強調的是晶閘管導通的條件必須滿足其所在相的電容器的端電壓為零，以避免涌流造成元件的損壞，半導體器件應該是無涌流投切。當控制指令撤消時，觸發脈沖隨即消失，晶閘管零電流自然關斷。關斷后的電容器電壓為線路電壓交流峰值，必須由放電電阻盡快放電，以備電容器再次投入。      元器件可以選單項晶閘管反并聯或是雙向晶閘管，也可選適合容性負載的固態接觸器，這樣可以省去過零觸發的脈沖電路，從而簡化線路，元件的耐壓及電流要合理選擇，散熱器及冷卻方式也要考慮周全。

3.混合投切方式
    實際上就是靜態與動態補償?shù)幕旌?，一部分電容器組使用接觸器投切，而另一部分電容器組使用電力半導體器件。這種方式在一定程度上可做到優勢互補，

但就其控制技術，目前還見到完善的控制軟件，該方式用于通常的網絡如工礦、小區、域網改造，比起單一的投切方式拓寬了應用范圍，節能效果更好。補償裝臵選擇非等容電容器組，這種方式補償效果更加細致，更為理想。還可采用分相補償方式，可以解決由于線路三相不平行造成的損失。
    4. 在無功功率補償裝臵的應用方面，選擇那一種補償方式，還要依電網的狀況而定，首先對所補償?shù)木€路要有所了解，對于負荷較大且變化較快的工況，電焊機、電動機的線路采用動態補償，節能效果明顯。對于負荷相對平穩的線路應采用靜態補償方式，也可使用動態補償裝臵。對于一些特殊的工作環境就要慎重選擇補償方式，尤其線路中含有瞬變高電壓、大電流沖擊的場合是不能采用動態補償?shù)?。一般電焊工作時間均在幾秒鐘以上，電動機啟動也在幾秒鐘以上，而動態補償?shù)捻憫?yīng)時間在幾十毫秒，按40毫秒考慮則從40毫秒到5秒鐘之內是一個相對的穩態過程，動態補償裝臵能完成這個過程。如果線路中沒有出現這么一段相對的穩態過程并能量又有較大的變化，我們把它稱為瞬變或閃變，采用動態補償就要出問題并可能引發事故。
