簡述：進相器補償柜進相器柜自投入市場以來應用范圍極為廣泛，可在水泥、化工、鋼鐵、冶金、礦山等行業中，用作各種負載的繞線式異步電機的無功就地補償，它采用先進的交變頻技術和微機控制技術，可靠性高。本文著介紹進相器在水泥廠球磨機配套主電機型號YRl600-8功率：l250KW電壓：l0kV上使用原理及效果分析，充分說明其能夠將電機效率提高而且節能效果顯著，同時使電機溫升降低，使用壽命延長。

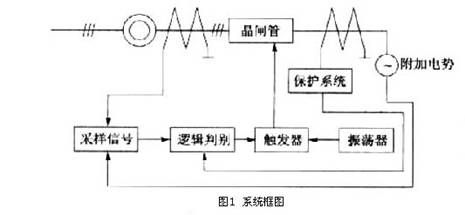

靜止進相器采用變頻技術,將單相380V交流電,通過12只晶閘管和6只平衡電抗器,變換成與電機轉子頻率相同(f1·S≈1Hz)的三相交流電。該電流通入轉子回路,從而在轉子回路中產生一個超前于轉子電勢近90°的附加電勢Ek,進而改善電機的功率因數。Ek的大小取決于變頻器電源U2的大小和晶閘管觸發角的大小。從系統框圖(圖1)看,采樣信號回路根據電機轉子電流信號和附加電勢信號進行處理,把結果送給邏輯判別回路;邏輯判別回路根據保護指令控制觸發器,觸發晶閘管的觸發角,從而在轉子回路得到一個附加激磁電流í′mo為了保持í1+í2=ím不變,í2增加,í1就要減少;所以可降低定子電流,減小功率因數角φ1,提高功率因數cosφ1(見圖2),由于保持勵磁電流ím不變、轉差率不變,進而保證電機出軸力矩不變、電機轉速不變。

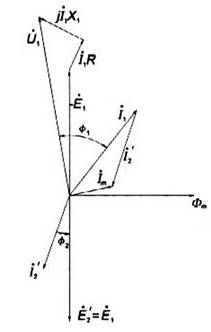

圖2進相器補償柜電動機相量圖
ím.激磁電流;í1、ù1.定子電流、電壓;í2.轉子側折算到定子側電流;φ1.功率因數角
隨著補償電壓的逐步升高,定子側的
無功功率逐漸下降,功率因數逐步上升,定子電流逐漸
減小。當補償電壓升高到一定值后,定子側的無功功率減小到接近于零,功率因數上升到近似
于1(見圖3)。

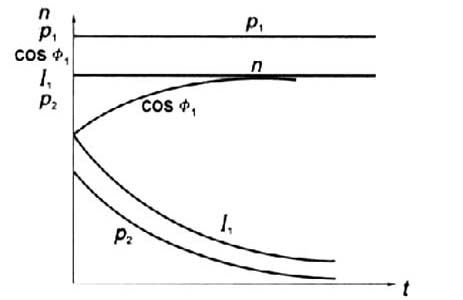

圖3 進相器補償柜補償后電機特性曲線
P1:有功功率;n:電機轉速;cosφ1:功率因數;I1:定子電流
1:無功功率
2.進相器補償柜進相器柜在水泥廠球磨機上的應用實例
我廠1臺水泥球磨機電機型號為JRQ138-8,電機功率380kW。本系統由于力率低,每月要被電力部門罰款五千多元。經過充分論證后,選用靜止進相器。三種無功就地補償裝置選擇比較見表1。

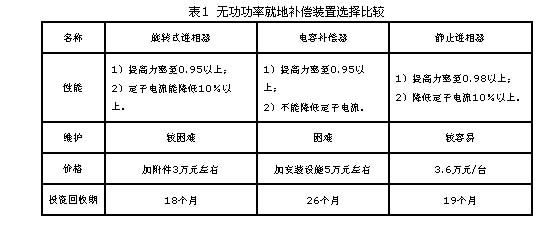

表1 無功功率就地補償裝置選擇比較
2.1 進相器補償柜安裝調試
為了使電機轉子
接線盡量短些,應將進相器裝于離電機近且通風防塵的地方,按
電氣聯鎖信
號接
線圖(圖4)接線。該進相器出廠時就已將觸發板調好、脈沖邏輯已固化,現場只需調節
變壓器TS二次抽頭(共有六組接線),以改變
變頻器輸入電壓U2大小,進而改變電機無功功率
的幅度,以達到提高電網功率因數的目的,故本系統安裝調試較容易。

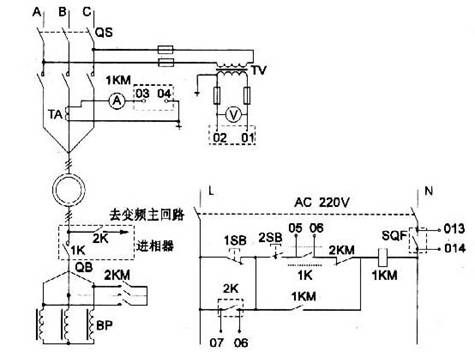

圖4 進相器補償柜電機電氣控制線路簡圖
注:虛框內為進相器柜中元件,L、N為圖中變頻主回路
2.2進相器補償柜聯鎖回路
1)將電機轉子短接接觸器2KM的一常開輔助觸點串入進相器控制回路,以保證只有在電機起動完畢后才能投入進相器。
2)進相器電源控制開關SQF的一常開觸點,串入電機控制回路,以免出現進相器控制電源斷電,即1C失電的情況下,起動電機,造成轉子開路運行的嚴重后果。
3)若進相器主電源失電(如FU熔絲熔斷),KA繼電器失電,KA常閉觸點(15、12)閉合,1C得電,轉子回路被短接。
4)SSR為固態繼電器,其輸入端為觸發板信號,若觸發回路出故障,將斷開SSR,進相器退出運行。
為了避免電機轉子開路,特別是轉子開路狀態下起動電機,要做到進相器失電時,運行著的電機要能立即停機,停止的電機則不能啟動開機。除采取圖4進相器和電機控制電路互相聯鎖外,筆者認為還應將進相器與電機共用同一控制電源,確保電機安全。
3.進相器補償柜進相器應用效果
本系統月均力率由進相器投入前的85%,提高到93%;平均每月電費按20萬元計算,力率按90%考核,投入后力率電費實際減少5900元。僅以力率電費計算投資回收期只有6.5個月。若計算線損、電機繞組損耗的下降,投資回收期還會更短;此外還可以通過增加磨機裝球量,增加磨機臺時產量,進一步降低水泥的單位電耗,經濟效益顯著。ZHP靜止進相器具有投資省、回收快、安裝維護方便的優點,特別適用于水泥行業球磨機、粉磨機、風機等恒轉矩負載,節能效果顯著。
