很多時候，我們雖然知道他是起動柜，但是我么并不知道他是如何起動的，那么我們現在就來看看水阻起動柜到底是如何起動的。它和一般的起動柜到底有和區別，那么現在我們就來講解一下水阻起動柜與液體水電阻柜起動原理圖。

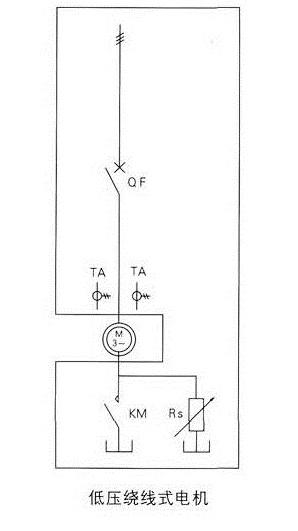

繞線式液體水電阻柜啟動原理圖




現在我們看到水阻起動柜的原理圖了，那么下面我們來看看這些知識吧。


水阻起動柜根據電機學理論我們知道：對于繞線式異步電動機來說，當電網電壓及頻率不變時，在繞線式電動機轉子回路串入適當的電阻，一方面可以減小起動電流，另一方面又可以增加起動轉矩，由此可見我們若能讓串入轉子回路中電阻隨電動機轉速增加而相應減小，那么我們就能在起動過程中始終使電動機獲得較大起動轉矩及最小起動電流。
水阻起動柜水阻柜就是利用這一原理，在被控繞線電動機的轉子回路中串入特殊配制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機獲得最大起動轉矩及最小起動電流，進而平穩起動。
ZYQR系列繞線式電機水阻柜是我公司利用液體電阻技術，專為改善大中型繞線式異步電動機的起動性能而研制的新一代起動器。可廣泛用于水泥，化工，冶金，礦山，電力等行業75～20000kw繞線式異步電動機,解決了大中型電機起動難的問題，該問題已作為起動器的最新換代產品在全國兩千家企業使用，其卓越的起動性能受到廣大用戶的普遍好評。


【水阻柜】水阻起動柜性能特點

繞線式水阻柜/液體水電阻啟動柜性能特點：
•起動性能遠優于頻敏變阻器、油浸變阻器、鑄鐵電阻等起動器。
•起動電流小：小于電機額定電流的1.3倍，可連續起動5-10次。
•平滑起動：對設備無機械應力沖擊，可延長機械設備及電機的壽命。
•可低壓起動：6千伏電機5.5千伏、380伏電機340伏可順利起動。
•結構簡單、可靠，全部操作自動化，安裝、維護方便。

水阻柜水阻起動柜結構組成






水阻柜也稱水阻啟動柜、水電阻軟啟動柜、液阻柜、液阻軟啟動柜等水阻柜/水阻啟動柜主要由以下幾個部分組成：

水箱、極板（分動極板及靜極板）、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或PLC）、時間繼電器、接觸器、按鈕、指示燈等狀置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從90KW-10000KW繞線式交流異步電動機的平滑軟起動,與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載）、造價低、維護簡單等特點，最低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來廣泛受到用戶的親賴。


那么看了這么多，我們大家肯定是對這個有了一定的了解，那么多多學習肯定是非常重要的一件事情了。
