YHGQ高壓固態軟啟動柜一拖一方案及生產原理圖

發布時間：2021-05-06

瀏覽量：0

發布人：未知

分享到

YHGQ 高壓固態軟起動柜的工作原理：

YHGQ高壓固態軟起動柜是用來起動3000V,6000V,10000V中高壓交流異步或同步電機的軟起動設備，它是在高壓電機定子繞組與電源之間接入三相反并聯晶閘管組件及電子控制設備，當電機起動時，按一定的規律（如恒流或電壓斜坡）控制晶閘管的導通角，并連續改變電機定子繞組的輸入電壓直至全壓，起動完畢后，旁路接觸器吸合。

高壓固態軟啟動柜

YHGQ高壓固態軟起動柜的適用范圍：

軟起動裝置適用于額定電壓3-15KV的大中型交流鼠籠式異步、同步電動機的軟起動和停止的控制與保護。YHGQ高壓固態軟起動柜廣泛應用于大型鋼鐵、石油、化工、鋁業、消防、礦山、污水處理、水利、電力、環保等多個工業領域，能很好地與電動機拖動設備（如：壓縮機、水泵、風機、皮帶機、粉碎機、攪拌機等設備配套使用。

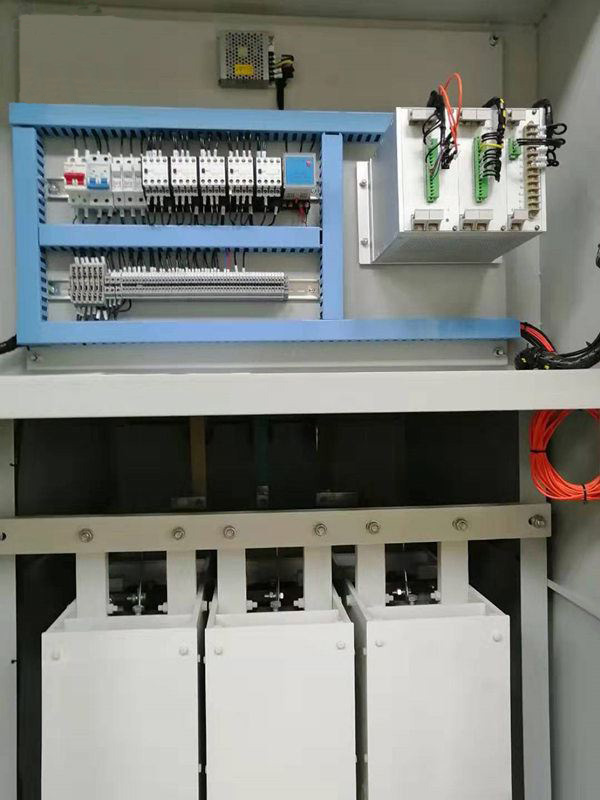

高壓固態軟啟動柜細節圖

高壓固態軟啟動柜拖動方式：

高壓固態軟啟動柜可以一拖一，即一臺軟啟動拖動一臺電機，也是比較常用的，也是對軟起動和電機都比較可靠的一種方案，也可以實現一拖二，一臺軟啟動拖動二臺電機，在兩臺不同時運行的情況下可使用，更可以一拖三，一臺軟起動拖動三臺電機，不過這種一拖三方案建議不使用，切換柜太多，后期維護檢修也比較麻煩，影響生產，現在生產廠家對普遍使用的一拖一方案做介紹，一臺軟起動實現一臺電動機的軟起動方式；

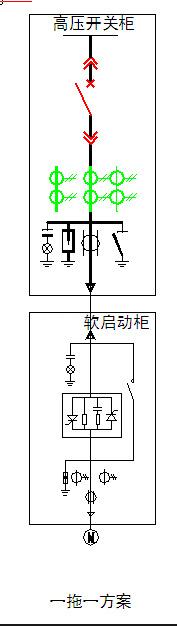

一拖一一次方案圖：
