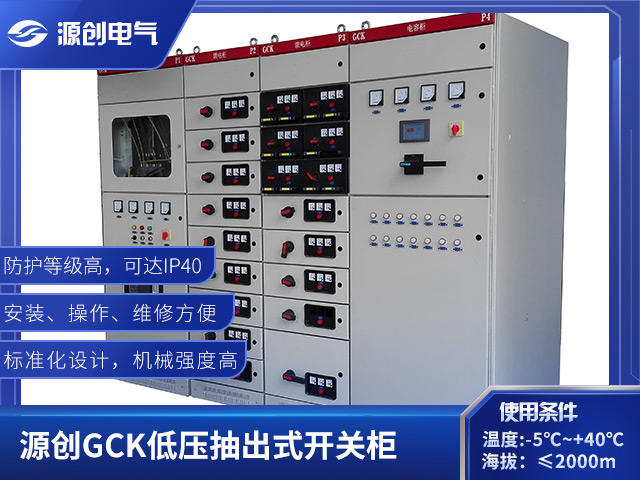

GCK低壓抽出式開關柜
所屬分類:高低壓開關柜
產地:湖北襄陽
品牌:襄陽源創
銷售客服:13508662630  13507271573

在線訂購

  • 產品概述
  • 性能特點

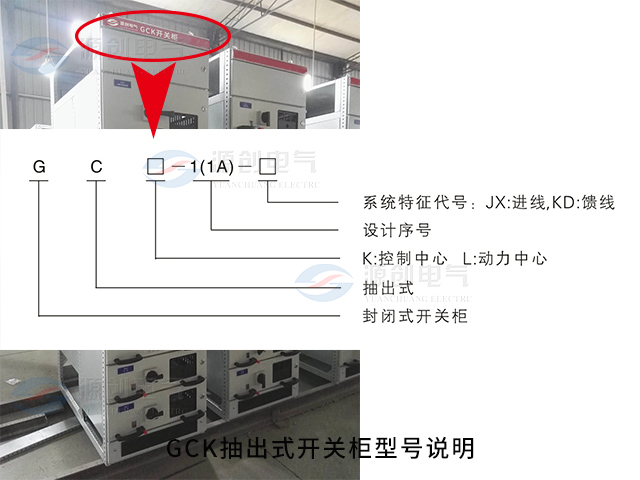

  • 規格型號
  • 技術參數
  • 符合標準
  • 訂貨須知
  • GCK型低壓抽出式開關柜廣泛用于發電廠、冶金軋鋼、石油化工、輕工紡織、工礦企業、高層建筑等行業配電系統。作為三相交流頻率為50Hz、額定工作電壓為380V的電力系統中的配電、電動機集中控制使用的低壓成套配電裝置。


  •   ·柜體由薄鋼板沖壓成形,采用以20mm為模數的標準化設計,結構零件通用性強,機械強度高。

      ·柜體上部為主母線室、前部為電器室、后部為電纜進出線室,各室間有鋼板或絕緣板作隔離,以保證使用安全。

      ·按開關柜使用特征可分為受電柜、母線聯絡柜、饋電柜、電動機控制柜、電源切換柜、功率因數補償柜。柜體結構零件的表面保護層有鍍鋅或靜電粉末噴涂二種,色澤美觀質量可靠。

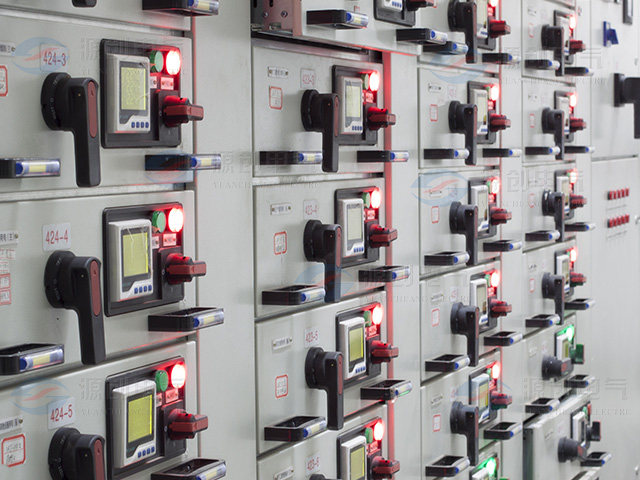

      ·機械聯鎖:MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖,只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟以保證安全,聯鎖機構帶有解鎖裝置,操作電工必要時可藉解鎖裝置在通電情況下開啟室門,檢視抽屜內部。

      ·受電開關、聯絡開關及MCC柜的抽屜都具有三個位置:接通位置、試驗位置及斷開位置。

      ·開關柜的頂部根據受電或聯絡需要可裝母線橋,母線橋離柜頂高度及母線橋的長度可根據用戶需要由制造廠設計配套供應。


  • 柜體外形尺寸如下表所示:

    單位( mm)




    (H)

    (D)

    (W)

    受電柜及母線聯絡柜

    2200

    600800、 1000、 1200

    8001000

    饋電柜

    2200

    600、800

    8001000

    電動機控制柜(MCC)

    2200

    600、800

    800、1000

     功率因數補償柜

    2200

    600. 800. 1000

    800、1000




  • 主電踣額定電壓(V)

    交流380( 660)

    輔助電路額定電壓(V)

    交流220、380;直流110、220

    額定頻率( Hz)

    50

    額定絕緣電壓(V)

    660

    額定電流(A)

    水平母線

    ≤2500

    垂直母線( mcc)

    630

    母線額定短時耐受電流( KA/1s)

    30、50

    母線額定峰值耐受電流( KA/0.1s)

    63、110

    工頻試驗電壓( V/1min)

    主電路

    2500

    輔助電路

    1760

    母線

    三相四線制

    A.B.C.PEN

    防護等級


    IP40


  • IEC439-1  低壓成套開關設備和控制設備

    NEMAIC2-322低壓成套開關設備和控制設備

    GB7251    低壓成套開關設備

    ZBK36001  低壓抽出式成套開關設備

  • 訂貨時用戶應提供:

      ·產品的全型號包括主電路方案號和輔助電路方案號;

      ·主電路系統平面布置圖

      ·輔助電路電氣原理圖,如用戶未提要求,將按企業標準接線

      ·開關柜內主要電氣元件的型號、規格及數量;

      ·開關柜使用在特殊環境條件時,應在訂貨時詳細說明;

      ·其它要求。
